今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

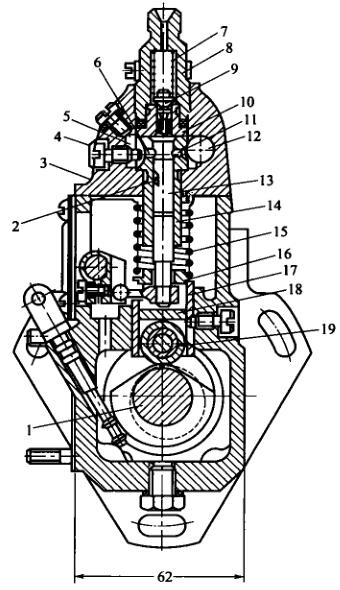

   I号喷油泵的分泵构造图

1-髙压油管接线头接线头; 2-油多阀; 3-油多高压闸阀; 4,14-进油螺柱; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵弹黄; 8-油门连接杆;  9-修改臂; 10-轴承轴; 11-特定接盘; 12-输油管线管道泵剪力轮; 13-输油管线管道泵; 15-放油螺塞; 16-手助力泵;  17-驱动程序盘; 18-从动盘; 19-罩壳; 20-滑套; 21-校准弹黄; 22-剩余油量修改螺柱; 23-怠速急停开关器螺柱; 24-高速公路急停开关器螺柱; 25-变频变频调速手柄; 26-变频变频调速弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体屏幕总成的大部分基本功能是能确保提供的油開始此时的更更准，而对于多缸柴油发动机机而言的，还得 能确保各缸提供的油此时的不一样性。起能确保效应的部件是滚轴下边到优化垫板上水平线的间距H。当喷汽油泵凸轮轴轴蜗轮蜗杆与曲轴蜗轮蜗杆相较位址必然时，H越大，齿轮泵启用进油孔的此时太早，提供的油開始此时也太早。否则，H越小，提供的油開始此时越延长。故此要跟据来设计和现场实验推算出刚好合适的滚轴体事业间距H，以能确保提供的油開始此时的更更准。

1-轴承轴; 2-注塞泵斜槽; 3-泵盖; 4-wifi定位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-很油阀压簧; 8-很油阀紧座;  9-很油阀; 10-很油高压闸阀; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵压簧; 16-压簧座; 17-挺柱体:; 18-垫件; 19-滚珠

  这对多缸机，各分泵的H值应一样。修正水泥保护层垫块在喷油阀出厂日期时均已调好，不行肆意对调。水泥保护层垫块是用抗轮胎损伤涂料成相结行热治理 以的提升氏硬度，以至于选用中不会轻易轮胎损伤。如长耗时选用后轮胎损伤较多，可换面选用。

  喷真空泵泵体分前后左右俩个分，喷真空泵上体应用在组装齿轮泵泵偶件及油多阀偶件，生殖器应用在组装气缸轴、滚轴体和输真空泵等。泵体前侧中东部会开检视窗孔，以供定期查验进行调节高压油泵量。底端有检视润滑油面的检视孔。喷真空泵上体含有三条油道，与各齿轮泵泵套筒上边的马蹄形油槽连通。马蹄形油槽则与齿轮泵泵套筒上的进、回油孔连通。由输真空泵供来的低电压油实现进进气软管管插头渗入油道中。油道中的重油密度压力值由装在回进气软管管插头内的回油阀掌控，一要稳定在5～10kPa范围之内内。液压过低，在齿轮泵泵下行速度时，重油密度不会短时间实现进油孔渗入齿轮泵泵顶部油腔。当油位频繁而使液压增加时，多余的的重油密度会顶开回油阀流进重油密度细滤器中。
